消防电气接线图怎么看？这19张原理图助你快速入门

消防电气系统是保障建筑安全、实现火灾早期预警与联动控制的核心。其接线图作为施工、调试、验收和维护的关键技术文件，对于电气工程师、消防技术人员及物业管理人员至关重要。面对复杂的图纸，如何快速看懂并掌握其原理？本文将以恒安电气的典型图纸为例，结合19张核心原理图，为你梳理一套高效的识图方法。

一、 识图基础：掌握通用符号与标注
在看具体图纸前，必须熟悉消防电气图的“语言”。主要包括：

1. 图形符号：如感烟/感温探测器、手动报警按钮、声光警报器、消火栓按钮、各类输入/输出模块、消防电话插孔、扬声器等，均有国家标准规定的统一符号。
2. 文字标注：设备旁通常标有字母代码（如“SM”代表感烟探测器）和唯一编号，便于在系统图、平面图和设备清单中对应查找。
3. 线型与标注：不同线型（实线、虚线、波浪线）和线旁标注（如“BV-2x1.5 SC15 WC/CC”）指明了导线型号、根数、截面积、敷设管径及方式。

二、 分步解析：从系统框架到回路细节

1. 概览系统图：首先找到消防电气系统图（或系统干线图）。这张图如同“骨架”，展示了整个系统的构成：火灾自动报警控制器（联动型）、消防电话主机、应急广播主机、电源装置（主电/备电）等核心设备之间的连接关系，以及总线的走向（如报警总线、联动总线、电源总线、广播线、电话线）。恒安电气的系统图通常布局清晰，能让你快速把握全局。
2. 理清平面图：在系统框架下，查看各楼层或区域的消防平面图。这是“血肉”，具体显示了探测器、手报、模块等设备在现场的实际安装位置、数量，以及连接它们的管线如何沿墙、顶板敷设。结合系统图，可以理解某个回路具体覆盖了哪些区域和设备。
3. 深挖原理图：这是看懂“逻辑”的关键。恒安电气提供的诸如“探测器/手报接入报警总线原理图”、“输入输出模块接线原理图”、“消火栓泵联动控制原理图”、“防排烟风机联动控制原理图”、“消防广播切换原理图”、“消防电话接线原理图”、“电源分配原理图”等，共约19张核心原理图，逐一揭示了各类设备如何接线、信号如何传递、电源如何供给、以及如何实现设备之间的联动控制逻辑。

三、 核心原理图解读要点（以恒安电气典型图纸为例）

• 报警设备接入图：重点关注探测器、手报等如何通过底座或直接接入二总线，理解其“无极性”或“有极性”的连接方式，以及终端电阻的作用。

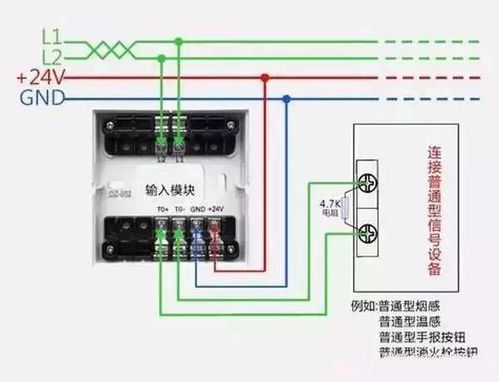

• 模块接线图：输入模块用于接收消防水管压力开关、水流指示器、阀门状态等设备的信号；输入输出模块用于控制排烟阀、送风口、非消防电源切断、应急照明启动等。务必分清“COM、NO、NC”端子，以及信号总线、电源线、被控设备控制线的接入点。
• 联动控制原理图：如泵、风机控制，通常包含“手动（机械应急）/自动（联动）/手动（盘控）”三种控制方式。图纸会清晰展示从消防控制室多线盘或模块，到现场控制柜二次回路（中间继电器、接触器线圈）的完整控制链，这是实现消防联动的核心。
• 电源与接地图：明确主备电自动切换、蓄电池配置、不同回路（控制器、总线、联动设备）的配电分配，以及系统接地的要求，确保系统稳定可靠运行。

四、 实战技巧与注意事项

1. 结合图例与说明：恒安电气的图纸集通常包含详细的图例表和设计说明，这是解读所有符号和设计意图的第一手资料。
2. “先干后支，先主后辅”：遵循从总系统到分系统，从报警到联动，从信号到电源的顺序阅读。
3. 回路追踪法：选定一个回路（如某回路报警总线），在系统图、平面图和原理图中追踪其路径，弄清该回路上所有设备的连接关系。
4. 关注联动逻辑：不仅是接线，更要理解图纸背后隐含的联动编程逻辑（有时会以表格形式列出），例如“两个独立探测器报警后，联动启动本层及相邻层声光警报，并切除非消防电源”。
5. 对照实物：如有条件，将图纸与现场已安装的设备、控制柜端子排对照，理论与实践结合，理解最快。

掌握消防电气接线图并非一蹴而就，但通过系统性地学习标准符号，并借助恒安电气提供的这套典型、规范的原理图集进行针对性练习，你能迅速建立起识图框架，理清消防电气系统的脉络，从而为设计、施工、运维或学习打下坚实基础。记住，耐心与实践是关键，从一张简单的探测器回路图开始，逐步深入到复杂的多设备联动控制图，你的识图能力将稳步提升。
